了解电镀脉冲电源你才明白双核为什么优秀

了解电镀脉冲电源你才明白双核为什么优秀

发布日期:2017-06-09 作者:双核小编 点击:

电镀脉冲电源是将工频交流电变换为不同电压、频率和波形的直流电设备。在晶闸管整流器中主要应用“整流”技术,在高频开关电源中既应用“整流”技术又应用“逆变”技术。电镀脉冲电源主要由主电路和控制电路组成。


电镀脉冲电源的组成:主电路主要包括主变压器、功率整流器件和一些检测、保护装置等。电镀脉冲电源中的主变压器是将交流电源电压降低为电镀工艺所需要的电压值。晶闸管整流器中使用的是工频(50Hz)变压器,高频开关电源中使用的是高频(10~50kHz)变压器。检测装置包括电压表、电流互感器等。保护装置主要是用于功率整流器件的过流保护。


控制电路主要包括晶闸管或IGBT等的触发控制电路,电源的软启动电路,过流、过压保护电路,电源缺相保护电路等。


如何选择电镀脉冲电源?


选择电镀脉冲电源有三个要求:第一,要符合电镀工艺所要求的规范,包括电源的功率大小、波形指标、电流电压值可调范围等;第二,是电源本身的可靠性能,这主要是指结构的合理性、安全性以及线路特点、冷却方式等;第三,要考虑其价格的性价比。


确定一个镀种及其所有的镀槽要配置多大的和什么样的电源是实施电镀生产首要的重要工作。实际生产当中确定确定电镀脉冲电源有两种方法:一种要根据镀液容量来确定的体积电流密度法;另一种是按受镀面积来计算的单位面积电流密度法。

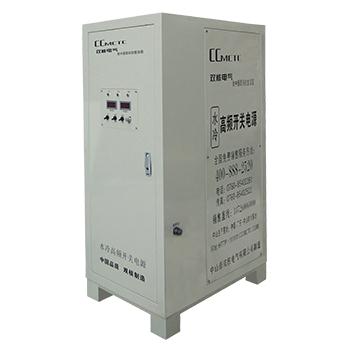

双核电镀脉冲电源

所谓体积电流密度,就是根据每升镀液镀液允许通过的最大电流来调整整个镀槽需要通过的电流强度,从而确定所要用的电源最大和常规输出的功率。镀铜一般是0.2~0.3A/L,镀镍是0.1~2.5A/L,光亮镀镍是0.3~0.35A/L,酸性镀锌是0.5~0.6A/L,碱性镀锌可达1.2A/L,镀铬是2~3A/L。以镀亮镍为例,600L的镀液最大工艺电流可达0.3A/L×600L=180A,这样选用200A的电源即可。


根据受镀面积也可以计算出最大电流。以镀铬为例,如果是600L的镀液,在60℃时,允许的最大电流密度为100A/dm2,设镀槽满载时可以镀10dm2,则所需要的电源最大输出电流为100A/dm2×10dm2=1000A,也就是要配置1000A、18V的整流电源。


在确定了电源的功率大小以后。还要根据电镀工艺的需要和电镀现场的条件来选择电镀脉冲电源的波形、冷却方式、体积大小和防腐蚀能力等,包括成本因素综合仅以平衡.
