分享电镀脉冲电源使用方法

一、电镀脉冲电源与镀槽之间的距离

为了确保脉冲电流波形引入镀槽时不畸变，且衰减小，希望在安装时，脉冲电镀电源与镀槽的间距2-3m为佳，否则对脉冲电流波形的后沿(下降沿)影响较大，电镀将不能达到预期效果。

二、阴、阳极的导线连接方式

直流电源的导线连接方式，不适合脉冲电源的连接，脉冲电镀电源的输出连接，希望两根导线的极间电容能够抵消导线的传输电感效应，因此阴、阳极导线最好的方法就是双绞交叉后，引送到镀槽边，从而保持脉冲波形不变。

三、电镀脉冲电源导线的选用

1、由于是脉冲电源，为了避免趋夫效应，在导线选择时，应选择多股芯线作脉冲电源到镀槽的连接线，多股芯线绞织，其间的线电容可以抵消其电感效应。

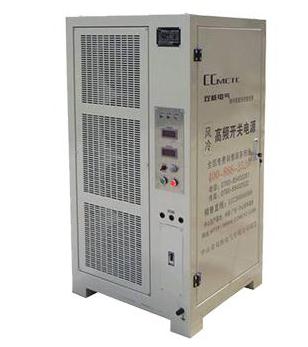

双核电镀脉冲电源

2、导线的规格一定要满足其通过的额定电流，因为脉冲电流的电流密度要比平均电流的电流密度大很多很多，因此必须考虑能承受脉冲电源的电流所产生的电流热效应，以确保脉冲电源到镀槽的衰减最小。

举例：脉冲电流为1000A，占空比为60%，显然其平均电流为600A，而额定电流为：(1000×60%)×1.3≈780A，在选择导线时，额定值最好选择≥800A的导线。
