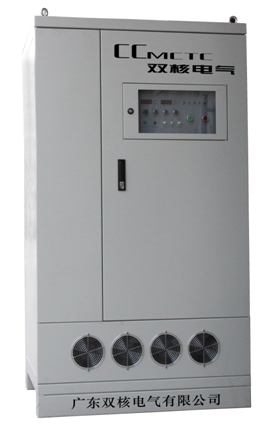

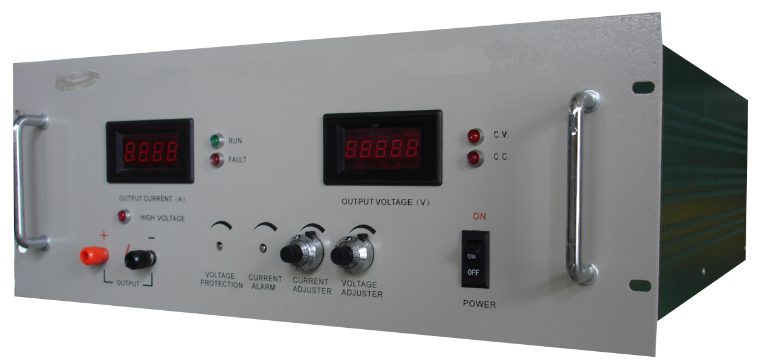

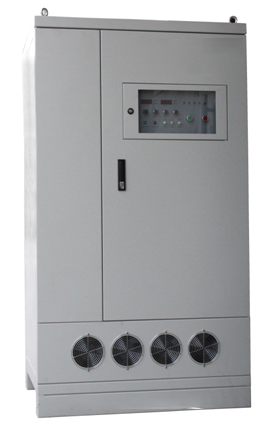

高压直流线性电源产品简介
CCMCTC-高压直流线性电源是一款高压直流线性电源,该款电源可接受单相输入或三相输入供电,除了具有线性电源很高的输出精度,可靠性和低干扰性外,它还具有输出电压高的特点。
我们可根据客户的要求制造出高电压(最高可达50kV)的电源,且功率可达300kW,电压电流均可连续可调,可长期满载连续稳定的工作。
此电源可应用在国防上尖端的试验、气体放电、高压电子管的测试老化,也可应用在其它电子元件的测试老化上。由于本电源输出电压较高,在未作特别要求的情况下,一般将输出负端子与机壳即地线连接,确保使用者的人身安全。

















产品特点


1.    规格范围:近200种规格,输出电压800V-50kV、输出电流0-500A、输出功率10-400kW之内任选

2.    恒压恒流:电压值从5%-100%额定值连续可调电流从零至额定值连续可调,恒压恒流自动转换

3.    过压保护:电压保护值0-110%额定值连续可调,电源输出电压超过电压保护值时将跳闸保护

4.    短路保护:额定电压6KV以下允许短路并声音报警,6KV以上短路跳闸保护

5.    过载保护:电源或负载出现故障,输出电流超过额定值1.5倍时,电源跳闸保护

6.    短路报警:当输出短路时,电源声光报警(选配)

7.    具有关机断负载放电功能:当电源关机时,电源自动切断负载,并立即将负载上的电荷进行释放,确保人体接触负载时的安全。(选配)

8.    输出显示:电压、电流同时LED数码管显示(标配);LCD液晶屏显示(选配)

9.    脉冲工作:可配时间控制器构成脉冲电源(选配)

10.  智 能 化:可通过RS485/RS232与计算机连接,组成计算机监控的智能型电源(选配)

11.  模拟信号接口:用户可用0~5V(10V)或4~20mA信号控制电源的输出电压和电流(选配)



主要应用

1.     大专院校,科研院所实验室,电器产品检测、调试

2.     电子产品检测、老化、气体放电

3.     用于电子元器件的例行试验

4.     速调管、磁控管、电子枪供电

5.     高压电容器充电电源

6.     整机老练以及其它一切需要使用高电压输出的场合






电气参数

1.       输入输出

输入:单相 220Vac±10% 50Hz±10% (≤10KW)

三相 380Vac±10% 50Hz±10% (>10KW)

输出方式:稳压稳流状态自动切换

输出最高电压电流值:额定电压电流(正或负接地可由客户选择)

2.       稳压精度

源效应:≤0.1%额定值(输入电源电压变化±10%时引起的输出电压变化率)

时漂:≤0.3%额定值(电源连续工作时间大于8小时时引起的输出电压变化率)

温漂:≤0.04%额定值/℃(在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)

负载效应:≤0.3%额定值(电源输出电流从零至额定值变化时引起的输出电压变化率)

3.       稳流精度

源效应:≤0.1%额定值(输入电源电压变化±10%时引起的输出电压变化率)

时漂:≤0.3%额定值(电源连续工作时间大于8小时时引起的输出电压变化率)

温漂:≤0.04%额定值/℃(在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)

负载效应:≤0.3%额定值(电源输出电压从零至额定值变化时引起的输出电流变化率)

4.       纹波电压(r.m.s)

正高压    负接地时:≤0.2%+10mV (80%~100%额定输出时测量)

负高压  正接地时:≤0.1%+10mV(80%~100%额定输出时测量)

5.       输出电压调节范围

5%~额定电压值连续可调(额定电压2KV以下近似0起调)

6.       输出电流调节范围

0~额定电流值连续可调

7.       输出电压、电流设定

十圈电位器(标配),按键设定(选配)

8.       保护方式

过压、过流自动保护

缺相保护(三项输入机型有效)

9.       短路保护

额定电压6KV以下允许短路并声音报警;额定电压6KV以上短路跳闸保护

10.     工作方式

长期满负荷连续工作

11.     显示方式

电压电流表LED数码管显示(标配);LCD液晶屏显示(选配)

12.     显示分辨率

LED:电压表1V  电流表0.01A/1mA(注:不同规格电源显示精度可能不一样)

LCD:4位数显示(注:不同规格电源显示精度可能不一样)

13.     显示误差

电压表≤±1%±1个字(计量范围)5%~50%额定值

电流表≤±0.5%±1个字 (计量范围)50%~100%额定值

14.     环境条件

使用场所:仅在室内使用

温    度:-20℃~40℃

空气湿度:≤80%

15.     随机配件

保险丝*1套

高压输出线*1根

说明书*1份

该产品接受按需订制。
