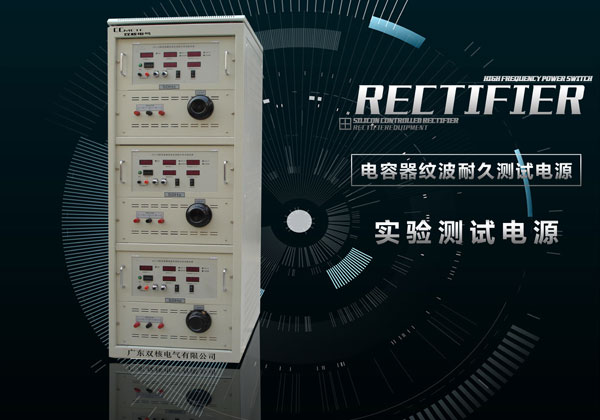

电容器纹波耐久测试电源

电容器纹波耐久测试电源

  • 所属分类:实验测试电源

  • 点击次数:
  • 发布日期:2019/12/12
  • 在线询价
详细介绍

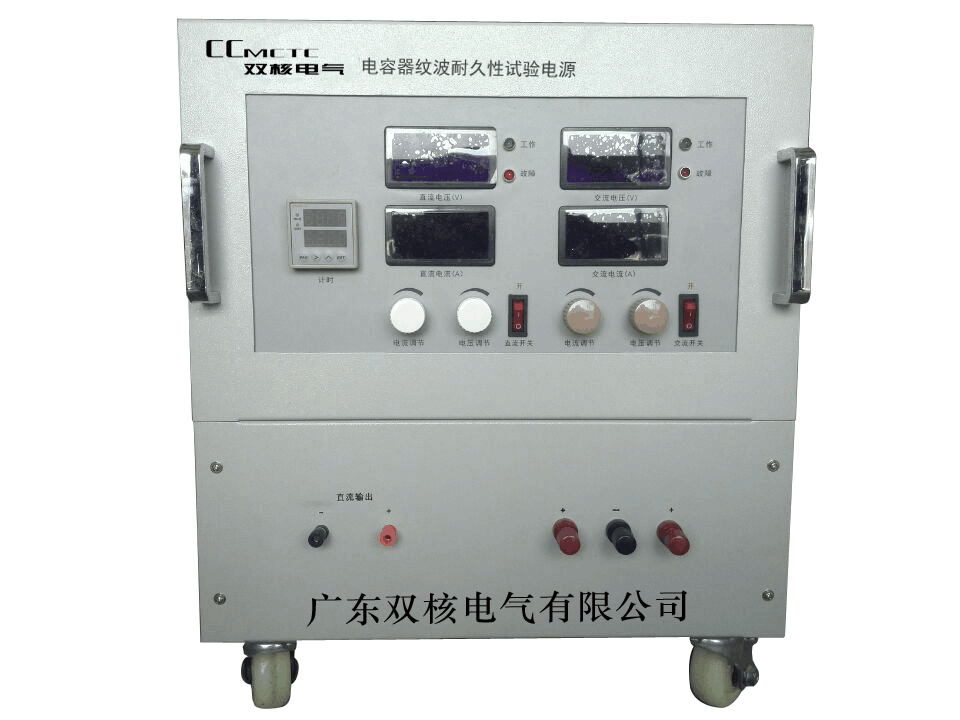

电容器纹波耐久测试电源产品简介

       CCMCTC-电容器纹波耐久性试验电源是专为电容器生产和使用厂商的设计的专用例行测试设备,用于电容器作纹波电流耐久性寿命试验,针对不同电容测试所需输出电压和频率的多样性,本电源直流输出电压高达5000V, 交流电压输出高达500V, 交流电流高达400A ,输出的频率可以根据客户的要求50Hz-1KHz可选。

      测试中,配以高频耐高温夹具和连接导线,本电源它可模仿电容器的实际工作条件,以测定一组被测电容器的使用寿命数值,为电容器制造厂商提供了产品设计测试,出厂质检测试所需的准确参数,同时,也为使用电容器的用户提供物料进货检验提供服务以保证产品的可靠性。








产品特点

1.     直流稳压稳流,稳压稳流值均可从近似0~额定值连续可调

2.     交流稳压稳流,稳压稳流值均可从近似0~额定值连续可调

3.     过压保护:电源输出电压超过110%额定值时,电源保护并报警。

4.     过流保护:电源输出电流超过110%额定值时,电源保护并报警。

5.     过温保护:当电源出现异常,工作温度高于保护值时,电源自动切断输出并报警。

6.     交流正弦波定频率输出,频率范围:50HZ60HZ100HZ120HZ200HZ400HZ1KHZ以内可选,也可45.0HZ-1KHZ内频率任意设定

7.     直流交流输出全数显,直观可靠、精度高

8.     直流、交流自动叠加,无须用户另行接线

9.     试验时间由计时器自动计时

10.  到预置时间后可自动切断交直流输出,同时报警,并保留当时时间

11.  当电源或负载发生故障或短路时,电源自动切断输出同时报警,计时器停止计时,并保留当时时间

12.  短路报警:当输出短路时自动切断交直流输出,同时声光报警

13.  可根据用户需要在同一台电源内采用开关选择不同的频率(最多5种)

(1)    节点信号控制功能:外部的节点信号可以控制电源的开关机(根据用户的需要定制选配)

(2)    电源输出0-5V/0-10V或4-20mA信号供用户检测或显示电源输出的电压和电流。(根据用户需要定制选配)

14.  配以定制的耐高温夹具和连接导线安全方便。(选配)



主要应用

1.     薄膜电源纹波电流耐久性测试

2.     金属电容纹波电流耐久性测试

电气参数

                                                         产品主要技术指标

输入输出

输入:交流单相220V±10% 或交流三相380V±10%, 50Hz±10%
  输出:交直流叠加输出
  输出直流最高电压电流值:同产品规格
  单边输出交流最高电压电流值:同产品规格

(一)、直流部分

稳压精度

源效应:≤0.1%额定值(仅由于输入源电压变化±10%时引起的输出电压变化率)
  时漂:≤0.3%额定值(仅由于电源连续工作时间大于8小时时引起的输出电压变化率)
  温漂:≤0.04%额定值/
(仅由于在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)
  负载效应:≤0.2%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)

稳流精度

源效应:≤0.1%额定值(仅由于输入源电压变化±10%时引起的输出电压变化率)
  时漂:≤1%额定值(仅由于电源连续工作时间大于8小时时引起的输出电压变化率)
  温漂:≤0.04%额定值/
(仅由于在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)
  负载效应:≤0.2%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)(选配)

纹波(r.m.s)

≤0.01% +10mV(80%~100%额定输出时测量)

输出电压调节范围

近似0~额定电压值连续可调

输出电流调节范围

近似0~额定电压值连续可调(选配)

自动计时范围

1~9999小时

输出电压电流设定

十圈电位器

保护方式

过压、过流自动保护

短路报警

允许短路并声光报警

工作方式

长期满负荷连续工作

输出电压电流显示方式

LED数码管显示

输出电压电流显示分辨率

LED:电压表0.1V  电流表0.01A(注:不同规格电源显示精度可能不一样)

LCD:4位数显示(注:不同规格电源显示精度可能不一样)

整机电压、电流表误差

≤±1%±1个字(计量范围1%~100%额定值)

整机时间表误差

≤±0.01%

(二)、交流部分

输出电压调节范围

1%~额定电压值连续可调

输出电流调节范围

1%~额定电流值连续可调

输出波形

正弦波(失真度≤5%,满功率输出功率时测量

输出频率

50HZ-1KHZ以内可任意选择最多5档(频率误差≤±1%)

输出电压电流显示方式

LED数码管显示

输出电压电流显示分辨率

LED:电压表0.1V  电流表0. 1A(注:不同规格电源显示精度可能不一样)

LCD:4位数显示(注:不同规格电源显示精度可能不一样)

输出电压电流设定方式

十圈电位器

整机电压、电流表误差

≤±1.5%±2个字(计量范围1%~100%额定值)

保护方式

过压、过流、过温自动保护

工作方式

长期满负荷连续工作

电源适用负载特性

容性负载

环境条件

使用场所:仅在室内使用,温度:-20~40,空气湿度:≤80%

该产品接受按需订制。
