高频直流电源使用须知

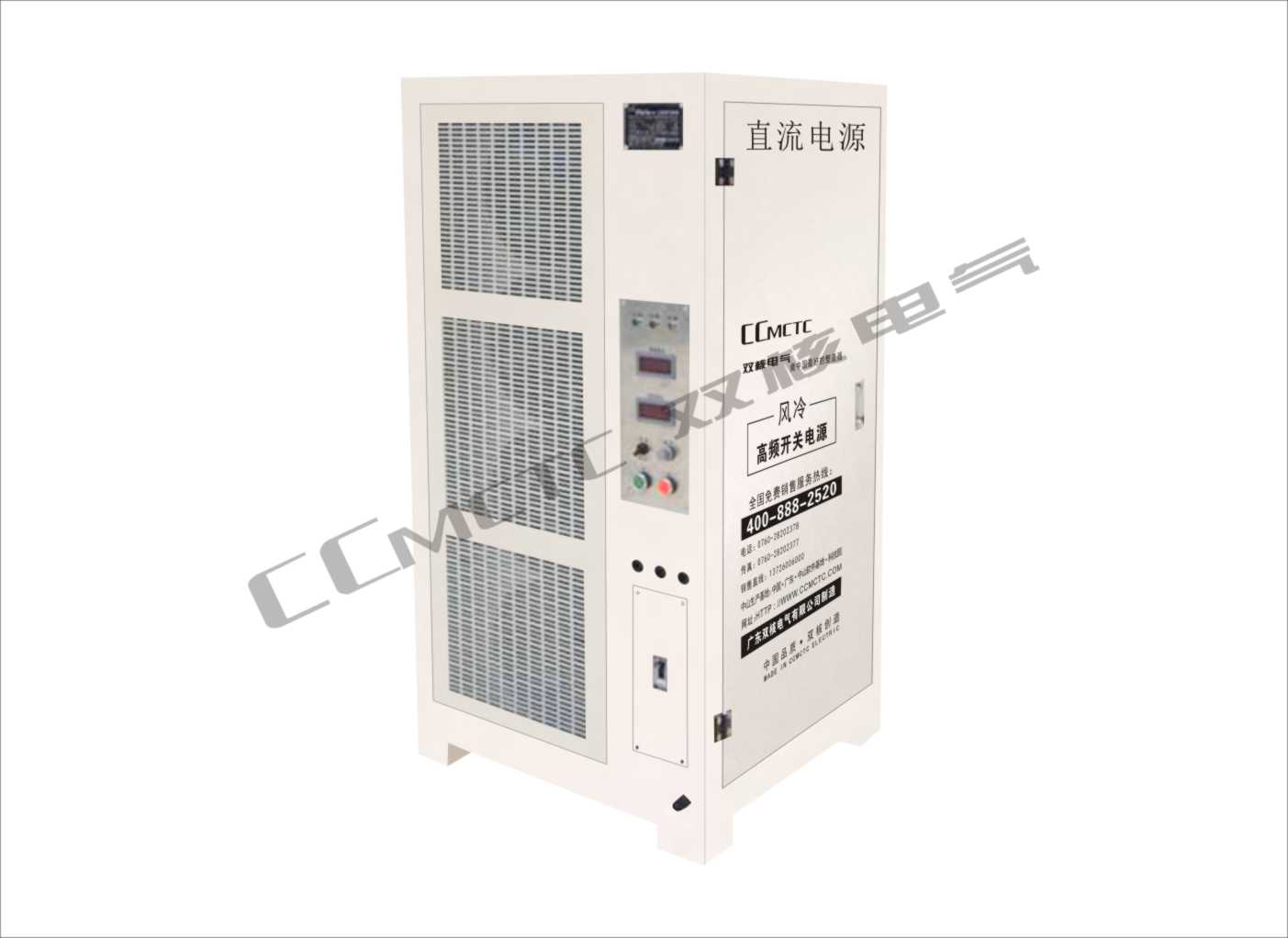

高频直流电源是以优质进口IGBT作为主功率器件,以超微晶(又称纳米晶)软磁合金材料为主变压器铁芯,主控制系统采用了多环控制技术,结构上采取了防盐雾酸化措施。电源产品结构合理,可靠性强。该电源以其体积小、重量轻、高效率、高可靠的优越性能成为可控硅电源的更新换代产品。适用于实验、氧化、电解、镀锌、镀镍、镀锡、镀铬、光电、冶炼、化成、腐蚀等各种精密表面处理场所。在阳极氧化、真空镀膜、电解、电泳、水处理、电子产品老化、电加热、电化学等方面也得到用户一致好评。特别是在PCB、电镀、电解行业领域,成为众多客户的首选电源产品。


一、阴、阳极的导线连接方式

直流电源的导线连接方式,不适合高频直流电源的连接,高频直流电源的输出连接,希望两根导线的极间电容能够抵消导线的传输电感效应,因此阴、阳极导线最好的方法就是双绞交叉后,引送到镀槽边,从而保持脉冲波形不变。



高频直流电源


二、高频直流电源与镀槽之间的距离

为了确保脉冲电流波形引入镀槽时不畸变,且衰减小,希望在安装时,高频直流电源与镀槽的间距2-3m为佳,否则对脉冲电流波形的后沿(下降沿)影响较大,电镀将不能达到预期效果。



三、导线的选用

1、由于是高频直流电源,为了避免趋夫效应,在导线选择时,应选择多股芯线作高频直流电源到镀槽的连接线,多股芯线绞织,其间的线电容可以抵消其电感效应。


2、导线的规格一定要满足其通过的额定电流,因为脉冲电流的电流密度要比平均电流的电流密度大很多很多,因此必须考虑能承受高频直流电源的电流所产生的电流热效应,以确保高频直流电源到镀槽的衰减最小。
