关于高频直流电源的应用特征怎么体现呢?

关于高频直流电源的应用特征怎么体现呢?

发布日期:2019-07-16 作者:双核 点击:

    高频直流电源是通过槽外控制方法改善镀层质量的一种强有力的手段,相比于普通的直流电镀镀层,其具有更优异的性能(如耐蚀、耐磨、纯度高、导电、焊接及抗变色性能好等),且可大幅节约稀贵金属,因此,在功能性电镀中得到较好的应用。目前脉冲电镀中所使用的多为方波脉冲。



   高频直流电源能产生方波脉冲电流,它在用于电镀时并不能得到理想的正方波,而是一种近似于梯形的波形,这会影响脉冲电镀瞬时高电位有利作用的充分发挥。脉冲频率对镀层结晶也会产生较大影响,频率过低,效果不明显;频率过高,波形畸变程度大,甚至脉冲电流会变成直流电流。脉冲电镀电源的正确使用(如设备安装、设备选型、参数选择等)对脉冲波形、设备可靠性、脉冲电镀优越性的正常发挥等均产生重要影响。

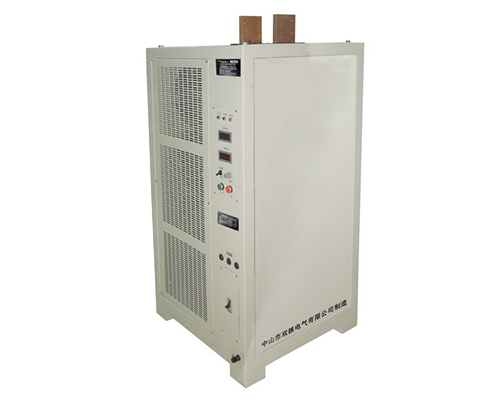

高频直流电源


    电镀电源是指用于电镀的电源设备,它是一种变电配电输电装置。通过内部电路将电网中的交流电压变换成电镀生产中所需要的电压,输出稳定的电流和电压,或者并且能够输出我们所需要的波形,比如脉冲波、直流波等,这里直流波也可以这么看,比如占空比为100%的脉冲波电镀电源不也可以看成一种直流波么?



    所以一般的脉冲电镀电源都可以输出直流波,但是反高频开关电源过来不一定成立。高频电镀电源是采用高频开关电源技术的电镀电源所以高频电镀电源是高频开关电源的一种特别称谓,高频开关电源技术也即开关电源的高频化技术,这种技术使得电源更加小型化,轻便化,使得其比传统的可控硅整流器有了明显的区别,节能上也有了明显的突破。



    在大功率电镀整流机的设计中,散热是核心问题之一 。电镀整流器水冷散热器设计包括功率器件选型 、散热方式的确定、散热器件的选型计算等 ,其目的是限制整流器内部所有元器件尤其是功率器件的温升,使之在运行的工作环境下不超过高允许温度 。


相关标签:高频直流电源
