大功率直流电源组成部分工作原理以及应用

大功率直流电源组成部分工作原理以及应用

发布日期:2017-12-22 作者:双核电气 点击:

大功率直流电源系统主要由两大部份组成。一部份是电池屏另一部份是直流充电屏。目前使用的电池主要是阀控式密封免维护铅酸电池。直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元。下面,我们分别来介绍下各个模块的功能。


大功率直流电源厂家是电子技术领域不可缺少的设备,常见的大功率直流电源,大都采用串联式反馈式稳压原理,通过调整输出端取样电阻支路中的电位器来调整输出电压。由于电位器阻值变化的非线性和调整范围窄,使普通大功率直流电源难以实现输出电压的精确调整。


大功率直流电源是一种将220V工频交流电转换成稳压输出的直流电压的装置,它需要经过变压、整流、滤波、稳压四个环节才能完成。

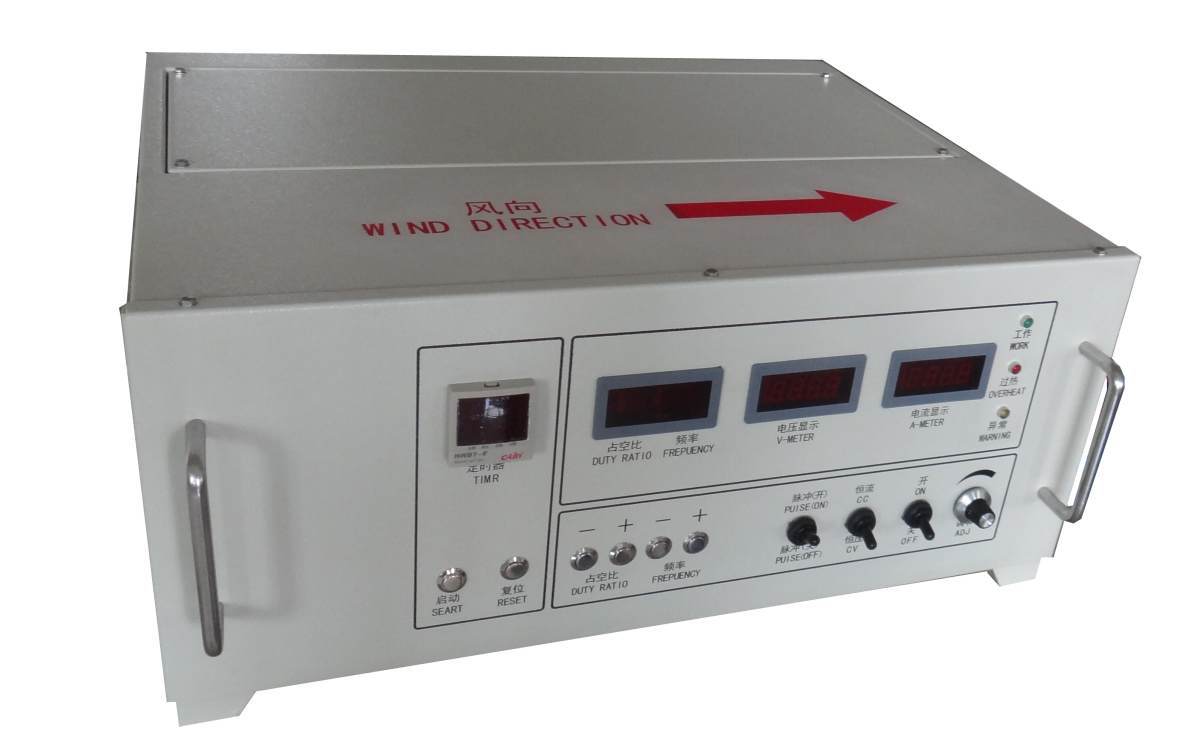

大功率直流电源厂家

四个环节的工作原理如下:

(1)电源变压器:是降压变压器,它将电网220V交流电压变换成符合需要的交流电压,并送给整流电路,变压器的变比由变压器的副边电压确定。


(2)整流滤波电路:整流电路将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分,输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。


(3)滤波电路:可以将整流电路输出电压中的交流成分大部分加以滤除,从而得到比较平滑的直流电压各滤波电容C满足RL-C=(3~5)T/2,或中T为输入交流信号周期,RL为整流滤波电路的等效负载电阻。


(4)稳压电路:稳压电路的功能是使输出的直流电压稳定,不随交流电网电压和负载的变化而变化。常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。常用可调式正压集成稳压器有CW317(LM317)系列,它们的输出电压从1.25V-37伏可调,最简的电路外接元件只需一个固定电阻和一只电位器。其芯片内有过渡、过热和安全工作区保护,最大输出电流为1.5A。其典型电路如下图,其中电阻R1与电位器R2组成输出电压调节器,输出电压Uo的表达式为:Uo=1.25(1+R2/R1)式中R1一般取120-240欧姆,输出端与调整端的压差为稳压器的基准电压(典型值为1.25V)。
