高频直流电源热力管散热器的选用

高频直流电源热力管散热器的选用

发布日期:2017-11-13 作者:顺成环保 点击:

高频直流电源热力管散热器的选用之一

热管散热器给出的散热功率是环境温度25℃,安装在散热器上的晶体管管壳温度小于75℃时的值。实际使用时环境温度不同,功率元件管壳允许温升也不一样。因此我们不能其根据功率元件的功耗来选同样散热功率的热管散热器,为了使热管散热器得到经济、合理的使用,必须进行热计算。


计算步骤如下:

首先根据半导体器件手册,查出所用功率元件曲有关参数。

半导体器件的最大允许耗散功率。(w)

最大允许结韫度(℃)

半导体器件最大功耗时,允许壳温度(℃)

大功率半导体器件的内热阻(℃/w)

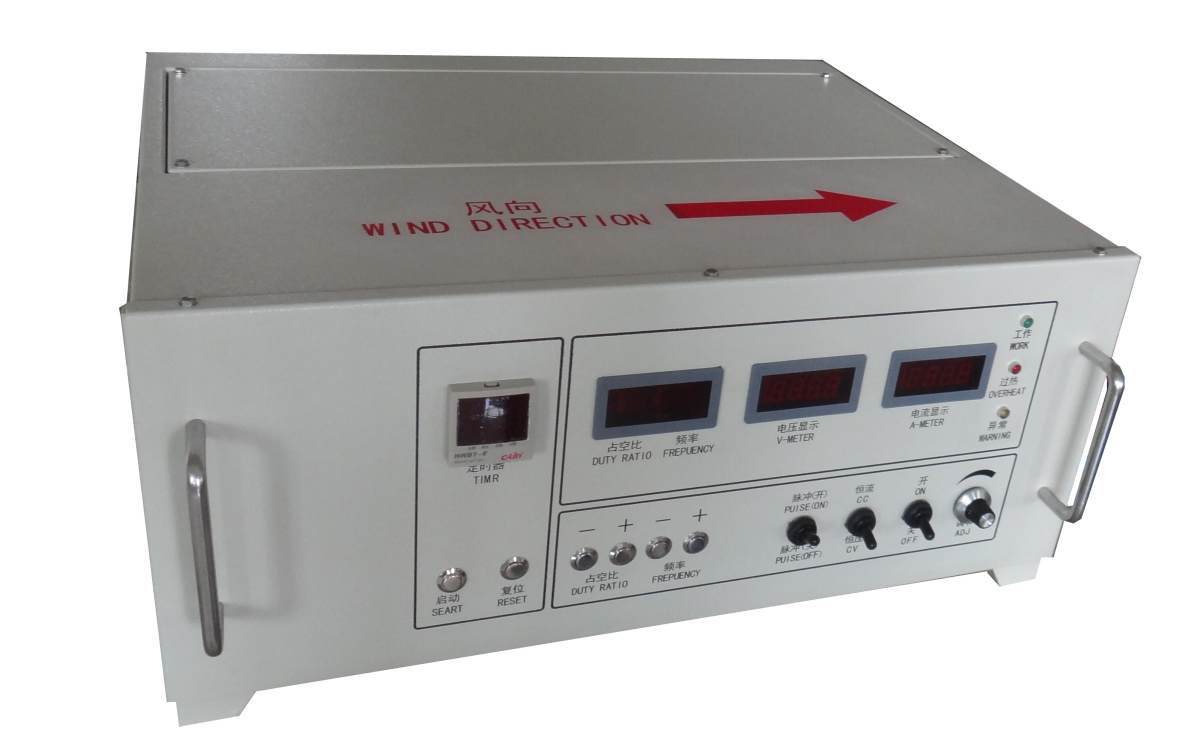

高频直流电源

高频直流电源热管散热器的工作原理之二

在饱和状态下此温度差导致蒸汽压力差,使蒸汽从加热段流刊管子的另一段(凝结段),过量的蒸汽在凝结段凝结放出潜热。热管在工作前,其工质正好浸满吸液芯,工作后蒸发的结果使蒸发段液面曲率半径减小,而凝结结果则使凝结段的被面的曲率半径保持无限大,曲率半径之差提供了使工作流体循环起来的毛细驱动力,造成工质回流,使蒸发端不敢蒸干。如此往复无穷,就不断将热源的热量传递出去。


这种系统开环增益和相移(对频率)特性的接线图。系统的闭环环路在反馈分压电阻和放大器反相输入处断开。可变频率的试用正弦信号由简单的单一运算放大器和外接二个高频直流电源组成的低频振荡器供给。下部高频直流电源用以替代原先闭环下从反馈分压电阻分得的直流电压,调节得等于放大器所加基准电压(12伏);再重叠加上幅值小于电压的各频率正弦信,保证了系统在工作状态下测试,这下部高频直流电源还用以抵销加向示波器水平放大器的反馈舟压电阻分压出信号中直流分量(12伏)。
