高频直流电源的原理以及原理分析

高频直流电源的原理以及原理分析

发布日期:2017-10-18 作者:双核电气 点击:

高频直流电源采用了全桥移相式脉宽调制软开关控制技术,使得模块效率进一步提高,谐波减小。高频直流电源模块采用三相三线380VAC平衡输入,无相序要求,无中线电流损耗,在交流输入端,采用先进的尖峰抑制器件及EMI滤波电路。高频直流电源由全桥整流电路将三相交流电整流为直流,经无源功率因数校正(PFC)后,再由DC/DC高频变换电路把所得的直流电逆变成稳定可控的直流电输出。高频直流电源脉宽调制电路(PWM)及软开关谐振回路根据电网和负载的变化,自动调节高频开关的脉冲宽度和移相角,使输出电压电流在任何允许的情况下都能保持稳定。


电力高频开关电源既可单机工作完成各种基本功能,又可并联组合工作,并具有良好的并机均流效果。高频直流电源通过与微机连接,可实现"遥测、遥信、遥控、遥调"四遥功能。高频直流电源具备完善的保护功能,保证模块或模块组独立运行和微机监控下系统的安全、稳定。高频直流电源模块采用总线采样主、从均流控制方式。在并机运行时,高频直流电源模块组中能自动选出一台主模块,将分流器采集到的电流、电压等外部参数进行处理,集中控制每一台模块的输出电压、电流。从而,即使在小电流时,也能得到较好的均流效果。

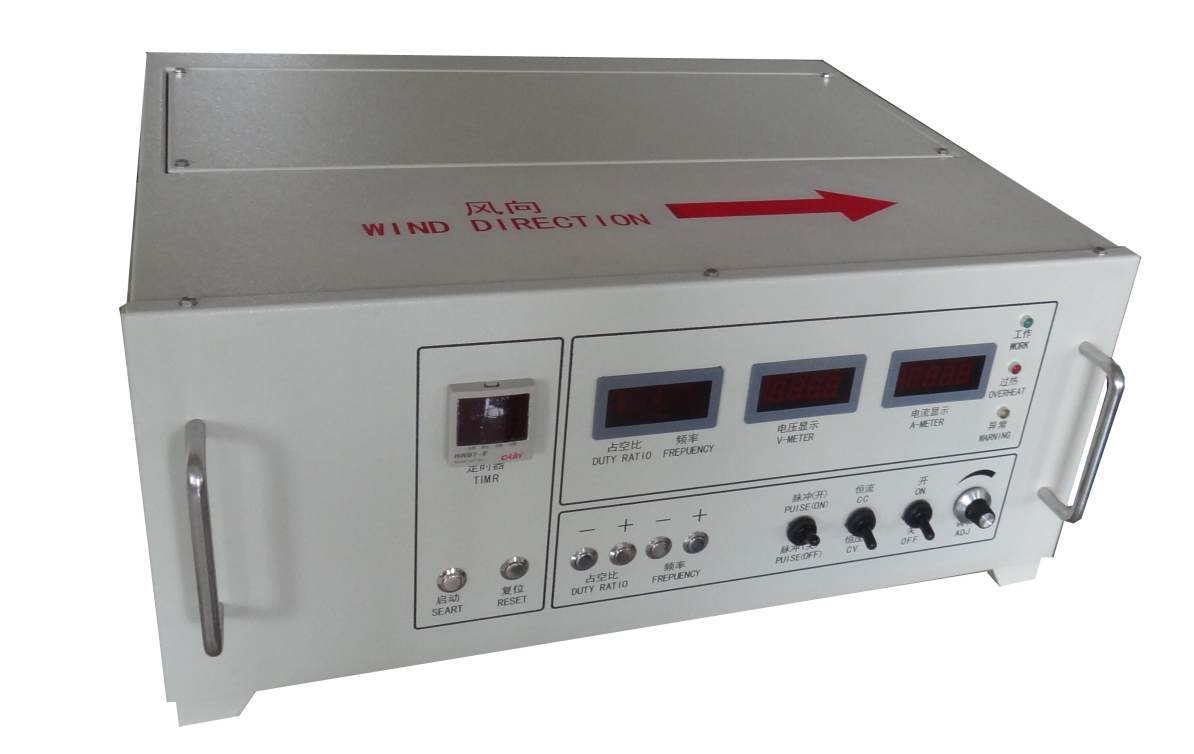

高频直流电源

与高频直流电源电门电源相比,它存正在精密度高,纹波小,无高频辐照搅扰,实用场所广等长处。高频直流电源价钱存正在超高的精确性、高准确度、高稳固性等优质的电子特点,正在消费线上能够需要大功率的超低纹波的电流源,使货物功能愈加圆满。它存正在完美的掩护路线,更能满意运用者容易、便当的运用需要。


当市电经过输入开关接通变压器将市电电压转换成所设计的电压后,进入了预稳压电路,预稳压电路是对所要的输出电压进行初步稳压,其目的是降低大功率调整管的输入与输出之间的管压降,减少大功率调整管的功耗,提高高频直流电源的工作效率,预稳压电源一般由可控硅无级移相调整式用继电器切换变压器输出的抽头进行稳压。


经过预稳压电源和滤波器①后得到的电压基本稳定纹波相对较小的直流电经过在控制电路的控制的大功率调整管进行精确快速的问顶压后将得到稳压精度和性能符合标准的直流电压再经过滤波器②进行滤波后既得到我的所需要的输出直流电为了得到我的所需要的输出电压值或稳流电流值,我们还需要对输出的电压值和电流值进行取样检测并将其传送到控制/保护电路,控制/保护电路将检测到的输出电压值钱和电流值与电压/电流设定电路所设定的值进行比较分析后驱动预稳压电路和大功率调整管使直流稳压电源能输出我们所设定的电压和电流值,同时当控制/保护电路检测到异常的电压或电流值等情况下将启动保护电路使高频直流电源进入保护状态。
