电镀电源是由什么组成的

电镀电源是一种直流设备，它将工频交流电转换为不同的电压，频率的电镀电源和波形。晶闸管整流器主要使用“整流”技术，高频直流电源中同时使用“整流”技术和“逆变”技术。电镀电源主要由主电路和控制电路组成。

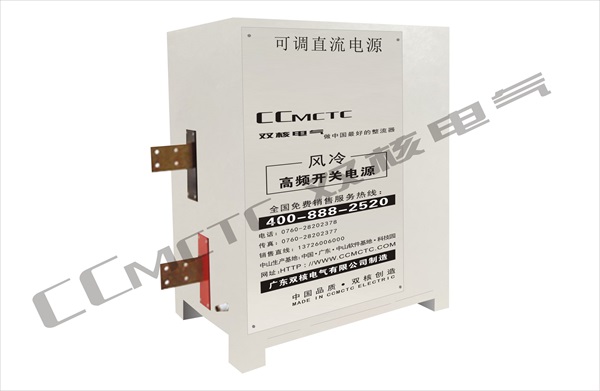

电镀电源的组成

主电路主要包括主变压器，功率整流器设备以及一些用于高频开关电源的检测和保护设备。电镀电源中的主变压器将交流电源电压降低到电镀过程所需的电压值。晶闸管整流器使用工频（50Hz）变压器，高频开关电源使用工频（10?50kHz）变压器。检测设备包括电压表，电流互感器等。该保护设备主要用于功率整流器设备的过电流保护。

控制电路主要包括晶闸管或IGBT的触发控制电路，电源的软启动电路，过流过压保护电路以及电源缺相保护电路。

纹波是包含在直流电压中的交流分量，由均方根值和峰值表示。噪声是设备操作期间电压或电流的快速变化产生的高频声音。

纹波和噪声是直流屏幕上的杂波信号，其中包含周期性和随机成分。就像水表面的波纹一样，周期性分量的直流电压也会上下变化。纹波的频率为。它由开关频率的基波和谐波组成。波纹和噪音是不可避免的。降低设计响应的唯一方法是使用合适的滤波器来滤除这些交流分量。

波纹和噪音有害

（1）降低电源效率。

（2）噪声干扰会导致音频和视频不稳定。

（3）会增加产品的发热量，缩短产品的使用寿命。

（4）干扰数字电路的逻辑关系并影响电路的正常运行。
