大功率直流开关电源的主要功能

大功率直流开关电源的主要功能

发布日期:2020-07-24 作者: 点击:

大功率直流开关电源的主要元件是进口元件,以及进口的专用IGBT集成厚膜驱动电路;高频变压器,集成电路等其他关键部件均选用国际品牌产品。直流输出采用恒压限流和恒流限压工作模式。功率转换效率高达90%,比稳压器或饱和电抗器节能50%,比晶闸管稳压器节能25%。体积和重量仅为相同规格晶闸管稳压器的1。 / 5左右。整机的机壳和结构件均采用优质的电镀锌钢板,静电喷涂钢板或不锈钢板制成,关键电路和弱电控制电路大多经过防腐处理,以达到防腐蚀的目的。电镀行业的要求。


 大功率直流开关电源的主要功能:

1)保护功能:过压,过流,短路,过热,输入缺相,输入过压,欠压,自动诊断报警装置

2)通讯接口:预留CAN2.0通讯接口,大功率直流电源厂家可通过总线实时监控大功率直流开关电源;还可以提供RS232,RS485接口,以通过计算机进行远程控制;外部电压信号也可用于控制电源(0-5V; 0-12V)

3)显示:LED数字显示电压和电流。并可以根据客户需要提供液晶屏的触摸和显示。


大功率直流开关电源由四部分组成:主电源电路,PWM控制电路,单片机控制电路和辅助电源。


主电源电路

浪涌电流限制:在接通电源时限制输入侧的浪涌电流。


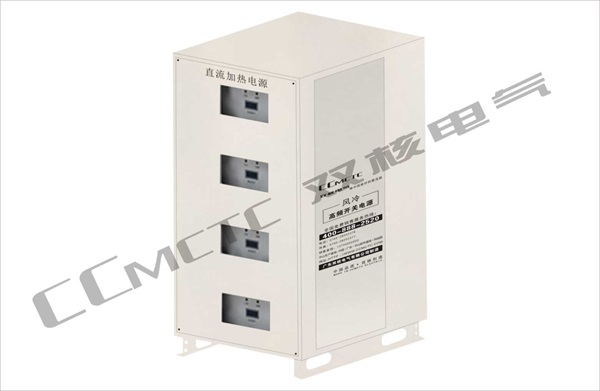

大功率直流电源厂家


输入过滤器:其功能是过滤网格中存在的杂波,并防止机器生成的杂波反馈到网格。


整流和滤波:直接将电网的交流电整流为平滑的直流电。


逆变器:将整流后的直流电转换为高频交流电,这是高频开关电源的核心部分。


输出整流和滤波:根据负载需求提供稳定可靠的直流电源


PWM控制电路

一方面,从输出端子获取样本并将其与设定值进行比较,然后控制逆变器以更改其脉冲宽度或脉冲频率以稳定输出。另一方面,根据测试电路提供的数据,由保护电路进行识别以提供保护电路。控制电路对电源执行各种保护措施。


MCU控制电路

单片机使用ADC采样输出电压和电流,并控制通过DAC输出的输出电压和电流的变化,并监视整个电源的工作状态,并负责与计算机的连续性。


辅助电源

大功率直流开关电源实现了电源的软件(远程)启动,并为保护电路和控制电路(PWM等芯片)和微控制器供电。
