如何防止高频开关电源纹波的产生

如何防止高频开关电源纹波的产生

发布日期:2019-04-02 作者:双核小编 点击:

        如何按捺开关电源纹波的产生,高频开关电源纹波的产生我们终极的目的是要把输出纹波降低到可以忍受的程度,达到这个目的最根本的解决方法就是:


        高频开关电源纹波的产生


        我们终极的目的是要把输出纹波降低到可以忍受的程度,达到这个目的最根本的解决方法就是要尽量避免纹波的产生,首先要清晰高频开关电源纹波的种类和产生原因。


       跟着SWITCH的开关,电感L中的电流也是在输出电流的有效值上下波动的。所以在输出端也会泛起一个与SWITCH同频率的纹波,一般所说的纹波就是指这个。它与输出电容的容量和ESR有关系。这个纹波的频率与开关电源相同,为几十到几百KHz。

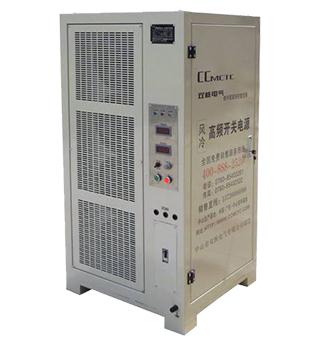

双核高频开关电源厂家

       另外,SWITCH一般选用双极性晶体管或者MOSFET,无论是哪种,在其导通和截止的时候,都会有一个上升时间和下降时间。这时候在电路中就会泛起一个与SWITCH上升下降时间的频率相同或者奇数倍频的噪声,一般为几十MHz。同样二极管D在反向恢复瞬间,其等效电路为电阻电容和电感的串联,会引起谐振,产生的噪声频率也为几十MHz。这两种噪声一般叫做高频噪声,幅值通常要比纹波大得多。


        假如是AC/DC变换器,除了上述两种纹波(噪声)以外,还有AC噪声,频率是输入AC电源的频率,为50~60Hz左右。还有一种共模噪声,是因为良多高频开关电源的功率器件使用外壳作为散热器,产生的等效电容导致的。由于本人是做汽车电子研发的,对于后两种噪声接触较少,所以暂不考虑。
