双核电气谈谈高频直流电源定义和技术考核指标

双核电气谈谈高频直流电源定义和技术考核指标

发布日期:2018-03-22 作者:双核电气 点击:

高频直流电源定义

高频直流电源有正、负两个电极,正极的电位高,负极的电位低,当两个电极与电路连通后,能够使电路两端之间维持恒定的电位差,从而在外电路中形成由正极到负极的电流。高频直流电源是一种能量转换装置,它把其他形式的能量转换为电能供给电路,以维持电流的稳恒流动。


高频直流电源中的非静电力是由负极指向正极的。当高频直流电源与外电路接通后,在电源外部(外电路),由于电场力的推动,形成由正极到负极的电流。而在电源内部(内电路),非静电力的作用则使电流由负极流到正极,从而使电荷的流动形成闭合的循环。


表现电源本身的一个重要特征量是电源的电动势,它等于单位正电荷从负极通过电源内部移到正极时非静电力所作的功。当电源给电路提供能量时,所供给的功率P等于电源的电动势E与电流I两者的乘积,P=E I。电源的另一个特征量是它的内电阻(简称内阻)R0,当通过电源的电流为I时,电源内部损耗的热功率(即单位时间内产生的焦耳热)等于R0I。

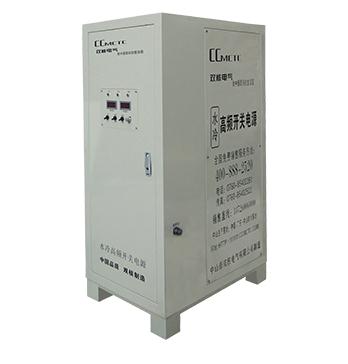

高频直流电源

当电源的正、负两极没有连通时,电源处于断路(开路)状态,这时电源两电极之间的电位差在量值上即等于电源的电动势。在断路状态下,不发生非电能与电能的相互转换。当把负载电阻接到电源的两极上以构成闭合回路时,通过电源内部的电流从负极流到正极,这时,电源所提供的功率E I等于输送到外电路的功率U I(U是电源正极与负极之间的电位差)与内电阻中损耗的热功率R0I之和,E I=U IR0I。于是,当电源向负载电阻提供功率时,电源两极间的电位差U=E-R0I。


当用另一个电动势较大的电源接到电动势较小的电源上,正极接正极,负极接负极(例如用直流发电机对蓄电池组充电)时,在电动势较小的电源内部,电流是从它的正极流到负极的,这时,外界向电源输入电功率U I,它等于电源中单位时间内储存的能量E I与内电阻中损耗的热功率R0I之和,U I=E IR0I。于是,当外界向电源输入功率时,外界加到电源两极之间的电压应为U=ER0I。


高频直流电源的技术考核指标

高频直流电源的技术指标分为两种:一种是特性指标,包括允许输入电压、输出电压、输出电流及输出电压调节范围等;另一种是质量指标,用来衡量输出直流电压的稳定程度,包括稳压系数(或电压调整率)、输出电阻(或电流调整率)、纹波电压(周围与随机漂移)。


1) 稳压系数及电压调整率:稳压系数是指在负载电流、环境温度不变的情况下,输入电压的相对变化引起输出电压的相对变化。 电压调整率是指输入电压相对变化为±10%时的输出电压相对变化量,稳压系数和电压调整率均说明输入电压变化对输出电压的影响,因此只需测试其中之一即可。

2) 输出电阻及电流调整率:输出电阻与放大器的输出电阻相同,其值为当输入电压不变时,输出电压变化量与输出电流变化量之比的绝对值。电流调整率:输出电流从0变到最大值时所产生的输出电压相对变化值。输出电阻和电流调整率均说明负载电流变化对输出电压的影响,因此也只需测试其中之一即可。

3)纹波电压:叠加在输出电压上的交流电压分量。用示波器观测其峰峰值一般为毫伏量级。也可用交流毫伏表测量其有效值,但因纹波不是正弦波,所以有一定的误差,一般高频直流电源的纹波电压VP-P≤10mV。
